Panduan Praktikal Pemasangan Bateri Rumah Deye: Kesalahan dan Penyelesaian Biasa untuk SE-F16 dan RW-F16

1. pengenalan

Dalam laporan teknologi BBC, sistem storan tenaga rumah sering digambarkan sebagai "stesen kuasa rumah" yang bebas tenaga - panel solar atas bumbung menjana elektrik pada waktu siang, bateri membekalkan kuasa pada waktu malam atau pada hari hujan, menangani harga elektrik lembah puncak, turun naik grid, dan juga cuaca yang melampau. Walau bagaimanapun, pemasangan dunia sebenar jauh daripada "plug-and-play." Bateri litium voltan rendah Deye (Deye, jenama storan tenaga profesional dan penyongsang) SE-F16 dan RW-F16 (kedua-duanya 16kWh LiFePO₄, nominal 51.2V), apabila dipasangkan dengan SUN-10K-SG05LP3-EU-SM2 (10kW tiga fasa yang tidak normal dalam voltan rendah yang boleh dipercayai), walaupun reka bentuk hibrid tiga fasa yang tidak normal, selalunya boleh dipercayai. pendawaian, komunikasi, dan selari. Artikel ini, berdasarkan manual rasmi Deye, forum pengguna (seperti DIY Solar Forum), dan kes pemasangan sebenar, menganalisis empat masalah biasa dan penyelesaiannya untuk membantu pemilik rumah atau pemasang biasa mengelakkan perangkap. Data datang daripada spesifikasi produk 2025-2026 terkini, dan prestasi sebenar dipengaruhi oleh suhu, SOC, dsb.

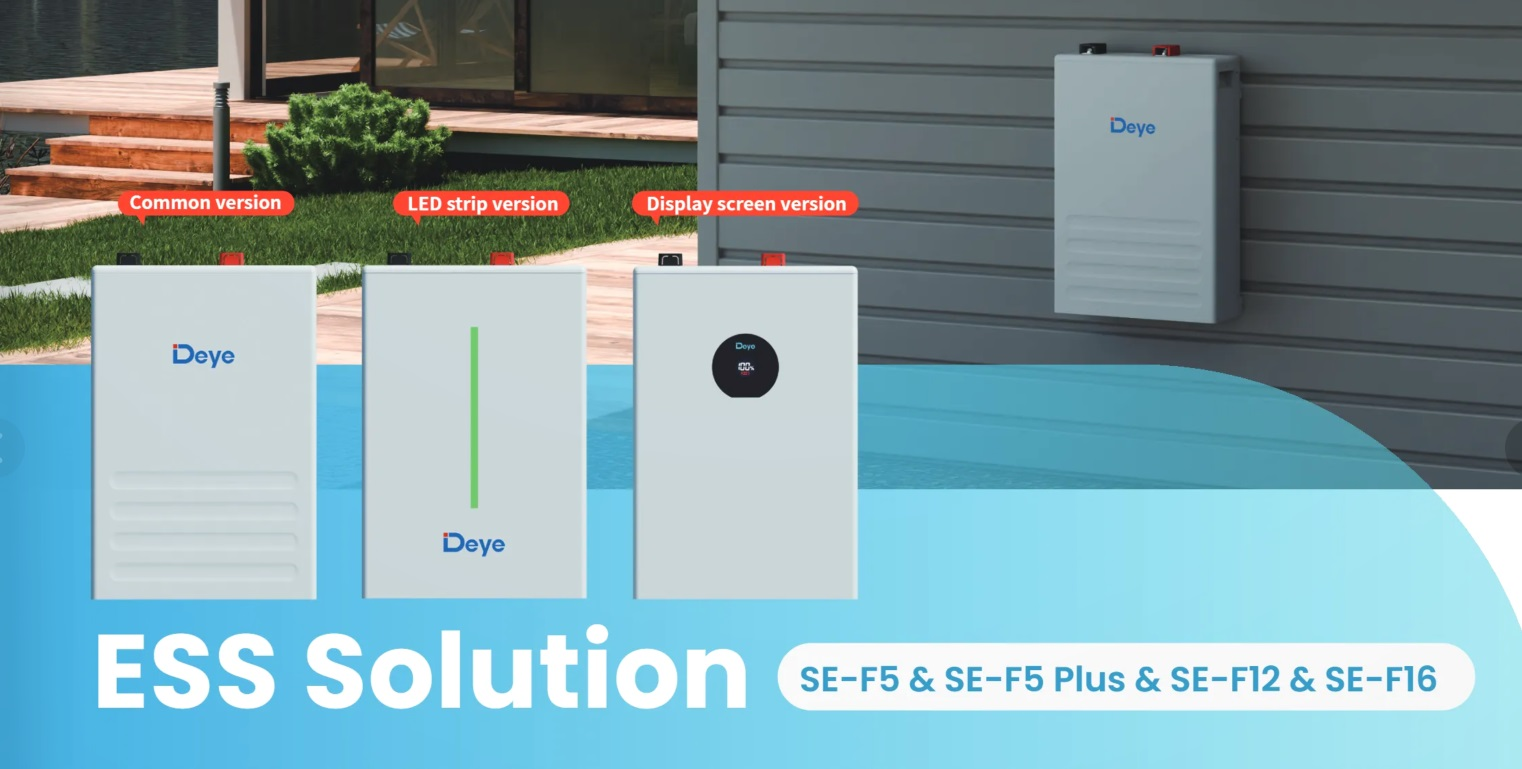

Rajah 1. Imej rasmi siri Deye SE-F16

2.1 Kes Satu: Kesalahan Komunikasi BMS — “Bateri Tidak Bertindak Balas,” Sistem Dimatikan Terus

Titik kesakitan yang paling biasa: penyongsang memaparkan "comm./F01-F64" atau LCD bateri melaporkan "Amaran komunikasi bateri W31 (komunikasi PCS gagal)." Pemilik rumah tiga fasa Jerman memasang satu SUN-10K-SG05LP3-EU-SM2 dua unit RW-F16; selepas dihidupkan, penyongsang berulang kali mencemaskan, SOC bateri tidak dipaparkan, dan pengecasan/penyahcasan gagal sepenuhnya. Analisis Punca: Bateri deye mempunyai BMS (Sistem Pengurusan Bateri) terbina dalam yang berkomunikasi dengan penyongsang melalui CAN 2.0 (port RJ45). Penyebab biasa termasuk:

• Kabel komunikasi tidak dipasang dengan gelang ferit seperti yang diperlukan (untuk pendawaian jarak jauh, disyorkan untuk memutar 4 pusingan untuk mengelakkan gangguan).
• Urutan pendawaian tidak betul (CAN-H/L terbalik).
• Urutan hidupan kuasa yang salah (suis perkhidmatan bateri hendaklah dihidupkan dahulu, kemudian suis BMS, dan akhirnya penyongsang).
• Mod "Li-BMS" penyongsang tidak ditetapkan kepada protokol asli Deye (atau Pylontech yang salah dipilih atau protokol pihak ketiga yang lain).
• RW-F16 ialah model klasik; walaupun SE-F16 menyokong rangkaian automatik, ketidakpadanan perisian tegar masih boleh mencetuskan "Ulangan alamat induk" .

Penyelesaian Praktikal:

1. Selepas mematikan kuasa, gunakan kabel komunikasi CAT5E asal untuk menyambung semula port "PCS" bateri ke port BMS CAN penyongsang.
2. Apabila kabel komunikasi panjang atau terdapat gangguan elektromagnet yang kuat di tapak, gelang ferit mesti dipasang dan dililit dengan betul.
3. Sebelum selari, cas semua bateri kepada 100% SOC untuk mengurangkan perbezaan voltan dan mengelakkan arus beredar.
4. Masukkan "Persediaan Bateri" penyongsang dan tetapkan protokol "Li-BMS" kepada protokol asli Deye (biasanya auto-dikenali, atau pilih mod 00).
5. Urutan kuasa hidup standard: suis perkhidmatan bateri HIDUPKAN → suis BMS HIDUP → mulakan penyongsang.
6. Jika masih tidak normal, semak log BMS melalui Deye App atau platform pemantauan; hanya penyongsang asal Deye menyokong peningkatan perisian tegar bateri dalam talian, penyongsang pihak ketiga tidak boleh melakukan operasi ini.

Maklum Balas Pemilik: Selepas mengikuti langkah ini, sistem kembali normal dalam masa 10 minit, dan data SOC disegerakkan dalam masa nyata. Manual dengan jelas menyatakan: untuk penggera komunikasi PCS, diagnosis melalui perisian pemantauan terlebih dahulu dan jangan mengendalikan sistem dengan kerosakan.

2.2 Kes Kedua: Ketidakseimbangan Bateri Selari — Satu "Penuh", Satu lagi "Kelaparan"

Lazim semasa pengembangan berbilang bateri: selepas memadankan dua unit SE-F16, satu terus mengecas manakala SOC yang lain kekal pada 60%, mengakibatkan jumlah kapasiti terbuang dan malah mencetuskan "Voltan sel melebihi perbezaan" . Pemilik vila Poland (4 RW-F16 10kW penyongsang) menemui arus nyahcas tidak sekata selepas selari, dengan penggera di bawah beban puncak. Analisis Punca:

• RW-F16 memerlukan sambungan rantai daisy IN→OUT; SE-F16 menyokong rangkaian auto tanpa suis DIP, tetapi urutan kabel komunikasi yang salah atau konflik alamat masih boleh menyebabkan kegagalan rangkaian.
• SOC bateri tidak konsisten sebelum selari (manual sangat memerlukan semua bateri dicas hingga 100% sebelum selari).
• Keratan rentas kabel kuasa terlalu kecil atau tork sambungan tidak mencukupi (disyorkan 2/0 AWG, tork standard 24.5Nm).
• Arus cas/nyahcas maksimum penyongsang tidak dikonfigurasikan mengikut jumlah kapasiti bateri: SUN-10K-SG05LP3-EU-SM2 arus cas/nyahcas maksimum 240A, arus nyahcas berterusan RW-F16 tunggal 160A.

Penyelesaian Praktikal:

1. Sebelum selari, cas sepenuhnya setiap bateri kepada 100% SOC secara berasingan dan biarkan ia berdiri selama 24 jam untuk memastikan ketekalan voltan.
2. Kabel komunikasi mesti disambungkan dengan ketat dalam rantai daisy IN→OUT; satu unit menyokong sehingga 32 unit selari, dengan jumlah kapasiti sehingga 512kWj.
3. SE-F16 tidak memerlukan tetapan suis DIP; Mod selari RW-F16: Mod 1 untuk penyongsang ≤15kW, Mod 2 untuk penyongsang >15kW.
4. Dalam "Persediaan Bateri" penyongsang, dayakan mod selari, tetapkan jumlah kapasiti dan arus cas/nyahcas maksimum dengan betul; arus berterusan RW-F16 tunggal disyorkan untuk dihadkan kepada dalam 160A untuk mengelakkan terlalu panas (pemutus litar 125A terbina dalam memberikan perlindungan tambahan).
5. Pantau voltan sel bateri individu dan perbezaan suhu dalam masa nyata melalui platform atau Aplikasi awan Deye; segera periksa kabel dan sambungan jika perbezaan voltan melebihi 0.5V.

Keputusan: Selepas pembaikan, pemilik mencapai pengecasan/pelepasan bateri yang seimbang dan juga pengedaran semasa, meningkatkan kadar penggunaan sendiri sistem sebanyak 30%. Manual secara eksplisit memberi amaran: dalam mod selari, jika arus berterusan bateri tunggal melebihi had, ia boleh menyebabkan terlalu panas atau risiko keselamatan

.

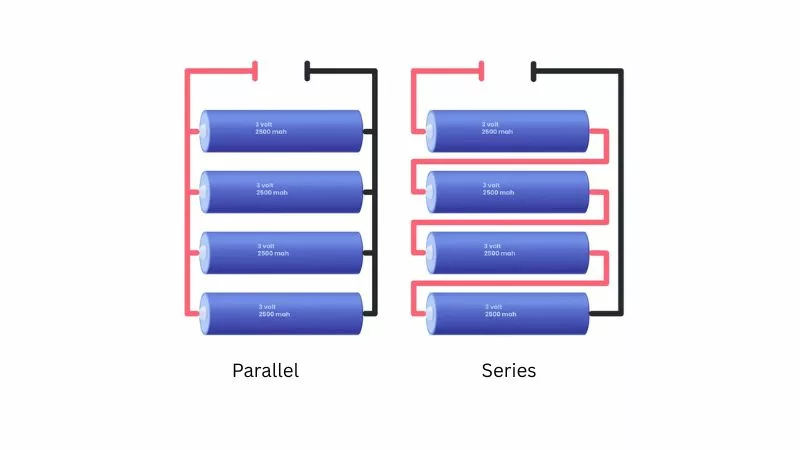

Rajah 2. Gambarajah skematik prinsip sambungan bateri selari vs

2.3 Kes Tiga: Pembumian dan Kerosakan DC — Penggera F22/F56, Bahaya Keselamatan

Selepas memasang SUN-10K-SG05LP3-EU-SM2, F22 (kemungkinan pembumian atau keabnormalan sambungan DC) atau F56 (voltan bas DC terlalu rendah) sering dilaporkan. Pemasang Perancis mengalami masalah "luar talian" sekali-sekala apabila memasang dinding RW-F16; penyongsang memaparkan voltan bateri rendah yang luar biasa (voltan bateri sebenar 51V normal). Analisis Punca:

• Sambungan pembumian tidak boleh dipercayai (kepungan penyongsang dan bateri mesti disambungkan dengan betul ke bumi pelindung PE).
• Tork kabel positif/negatif DC tidak mencapai standard (24.5Nm), atau kekutuban terbalik (boleh merosakkan secara langsung penyongsang).
• RW-F16 mempunyai pemutus litar dua kutub 125A terbina dalam, kapasiti nyahcas berterusan SE-F16 sehingga 230A; apabila suhu ambien di bawah 0 ℃, BMS bateri melarang pengecasan dan mencetuskan perlindungan.
• Pengubah arus CT dipasang ke arah yang salah (dalam mod eksport sifar, anak panah mesti menunjuk ke bahagian beban).

Penyelesaian Praktikal:

1. Sebelum pemasangan, sahkan semua kabel DC memenuhi keperluan tork, bezakan kutub positif dan negatif dengan tegas, dan jangan sekali-kali membalikkannya.
2. Kepungan penyongsang dan kepungan bateri mesti dibumikan dengan pasti pada titik PE yang sama untuk membentuk sambungan ekuipotensi.
3. Semak log "Penggera Sistem" penyongsang; F22 kebanyakannya disebabkan oleh sambungan yang longgar — ketatkan semula untuk diselesaikan.
4. Sambungkan penderia suhu ke port yang betul; elakkan tersilap menetapkan mod bateri asid plumbum.
5. Kepitkan pengubah arus CT pada garisan fasa yang sepadan dengan anak panah menghala ke arah beban; sistem tiga fasa mesti meliputi sepenuhnya L1/L2/L3.

Selepas pembaikan, penggera telah dihapuskan dan fungsi pensuisan lancar UPS sistem beroperasi secara normal. Laporan berkaitan BBC telah menunjukkan bahawa pembumian yang lemah adalah salah satu bahaya keselamatan yang paling tersembunyi dalam sistem penyimpanan tenaga rumah.

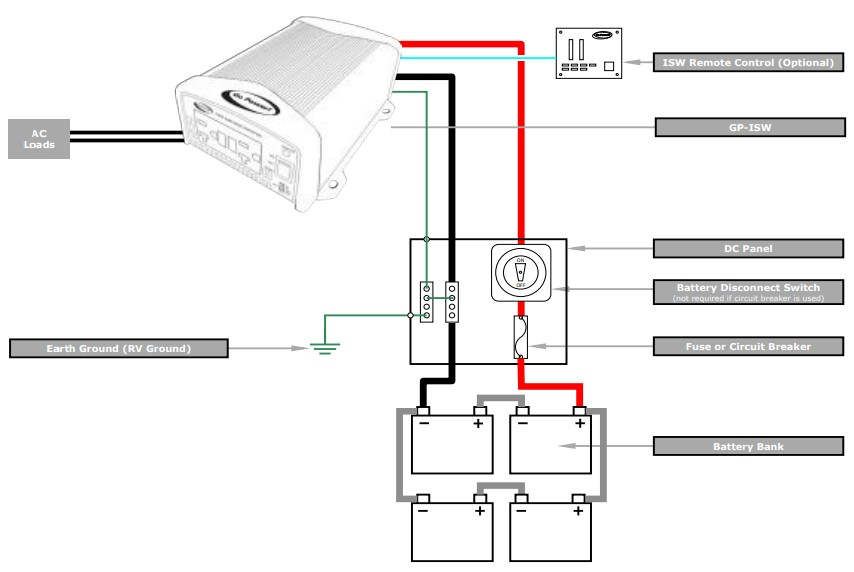

Rajah 3. Gambarajah skematik lengkap pendawaian sisi DC penyongsang dan pembumian (PE/Bumi Ground)

2.4 Kes Empat: Masa Penggunaan (TOU) Kegagalan Pengecasan/Penyahcasan dan Pengecasan Kunci Had Atas

Apabila penyongsang ditetapkan dengan tempoh masa harga elektrik lembah puncak, bateri gagal dicas mengikut jadual atau hanya mengecas sehingga maksimum 80%. Seorang pengguna Belanda yang memasangkan SE-F16 mendapati bahawa semasa tempoh harga lembah malam tiada pengecasan, manakala pada siang hari secara tidak normal dipaparkan "penyahcasan bateri." Analisis Punca:

• Pilihan "Aktifkan Bateri" tersilap didayakan (fungsi ini hanya untuk pemulihan bateri SOC rendah; ia mesti dilumpuhkan semasa operasi biasa).
• Komunikasi BMS tidak stabil, jadi penyongsang tidak dapat memperoleh data SOC sebenar.
• Perisian tegar bateri RW-F16/SE-F16 hanya menyokong peningkatan pada penyongsang Deye; bercampur dengan peranti pihak ketiga seperti Victron dengan mudah menyebabkan paparan aliran tenaga tidak normal.

Penyelesaian Praktikal:

1. Dalam "Persediaan Bateri" penyongsang, lumpuhkan fungsi "Aktifkan Bateri".
2. Dayakan "Caj Grid" dan tetapkan tempoh lembah puncak TOU dengan betul (cth., pengecasan harga lembah malam 00:00-06:00).
3. Tolak dahulu isu komunikasi BMS (rujuk Kes Satu).
4. Apabila bercampur dengan penyongsang pihak ketiga, tukar kepada mod voltan manual atau hubungi Deye untuk mengesahkan keserasian protokol.

Selepas pengguna menggunakan pembetulan, sistem mengikut ketat strategi lembah puncak, dan kos elektrik menurun dengan ketara.

Rajah 4. Gambar rajah pemasangan pengubah arus CT yang betul

3. Panduan Mengelak Jebakan: Pemasangan Profesional Kekal Penting

Deye SE-F16 (struktur padat, keluaran arus tinggi, penarafan perlindungan yang lebih tinggi) dan RW-F16 (pemutus litar terbina dalam, pemasangan pemasangan dinding klasik) adalah kedua-dua produk kediaman matang, menampilkan hayat kitaran 6000 dan lebih 90% kecekapan perjalanan pergi balik. Walau bagaimanapun, profesionalisme pemasangan amat diperlukan: ia mesti dilakukan oleh kakitangan profesional, dengan tegas mengikut piawaian tork yang ditetapkan manual, julat suhu operasi (mengecas 0-55℃), dan spesifikasi komunikasi. Kebanyakan kerosakan pemasangan berpunca daripada operasi bukan standard — pemilihan kabel tidak memenuhi keperluan, jujukan kuasa hidup yang huru-hara, atau kegagalan untuk melakukan pengimbangan sebelum selari. Cadangan Praktikal:

• Lengkapkan simulasi sistem penuh dan penyahpepijatan sebelum pemasangan.
• Semak versi perisian tegar dan log operasi secara kerap melalui Deye App.
• Walaupun penghantaran gudang Eropah adalah cekap, masih disyorkan untuk memilih pemasang yang disahkan tempatan.
• Dalam cuaca yang melampau, fokus pada pemantauan suhu bateri untuk mengelakkan pencetus perlindungan BMS yang kerap.

Teknologi penyimpanan tenaga, seperti yang diterangkan dalam laporan BBC, beralih daripada senario profesional kepada isi rumah biasa. Walau bagaimanapun, untuk benar-benar mencapai kebebasan tenaga isi rumah, operasi standard semasa fasa pemasangan selalunya lebih penting daripada produk itu sendiri. Apabila menghadapi kerosakan, mula-mula rujuk jadual rujukan kerosakan rasmi Deye atau hubungi sokongan teknikal rasmi. Selepas penyahpepijatan yang betul, siri bateri ini boleh beroperasi secara stabil selama lebih daripada 10 tahun, menjadi unit sandaran tenaga hijau yang boleh dipercayai untuk rumah.
